iBodyinfo BCM-H10 人体成分分析模块技术规格书 (V4.0)
本文档为iBodyinfo BCM-H10 V4.0人体成分分析模块的官方技术规格书。内容全面覆盖模块概述、接口说明、性能参数、通讯协议、外形尺寸及应用参考，旨在为开发者和工程师提供详尽、准确的技术参考，以支持您的产品集成与开发工作。
本文档提供了广州腾立科技有限公司iBodyinfo BCM-H10 V4.0 人体成分分析仪模块的官方技术规格。为方便离线查阅，我们建议您下载完整的PDF版本。
1. 模块概述
BCM-H10是一款专为“人体成分分析仪”定制的核心测量模块，旨在实现设备的最核心功能，包括：体重测量、人体阻抗测量、人体成分分析及身体状况评估。模块自带身高测量接口，通过外接TTL串口的超声波测距模块，即可轻松实现自动身高测量功能。通过集成此体脂秤模组，并配合显示模块及相关外壳结构，开发者可以快速构建出各类专业的人体成分分析设备。

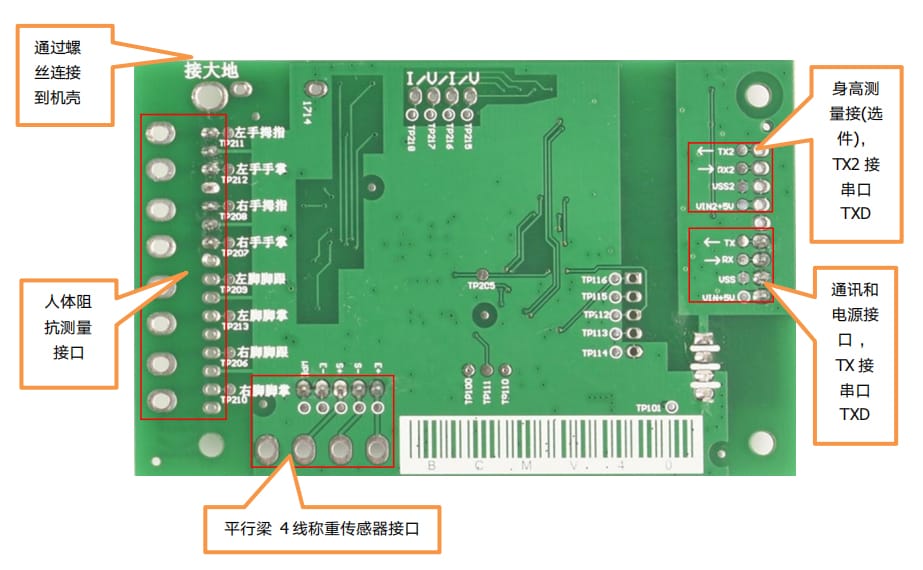

2. 接口说明
2.1 通讯接口
本模块采用TTL 3.3V或5V电平的3线串口进行通讯。所有测量指令的输入和测量结果的输出都通过此串口完成，其中TX接串口的TXD引脚，RX接串口的RXD引脚。
2.2 压力传感器接口
本模块内置高精度压力传感器接口，用于连接外部4线平行梁式称重传感器，为整机提供精准、可靠的体重测量基础。
接口驱动能力
- 驱动电压: 3.3V
- 最大驱动电流: 20mA
- AD分辨率: 24 bit
推荐传感器应用参数
- 量程范围: 150, 200, 250, 300 Kg
- 推荐台面尺寸: 400×400 mm
- 典型应用: 广泛用于电子计价秤、计重秤及人体成分分析仪秤体。
推荐传感器技术指标
| 参数项 | 规格详情 | 参数项 | 规格详情 | |
| 准确度等级 | C2 / C3 | 灵敏度温度影响 (%F.S/10℃) | ±0.02 / ±0.014 | |
| 综合误差 (%F.S) | ±0.02 / ±0.017 | 零点温度影响 (%F.S/10℃) | ±0.03 / ±0.017 | |
| 灵敏度 (mv/v) | 2.0±0.2 | 温度补偿范围 (°C) | -10～+40 | |
| 蠕变 (%F.S/30min) | ±0.03 / ±0.017 | 使用温度范围 (°C) | -20～+60 | |
| 零点输出 (%F.S) | ±1.5 | 激励电压 (V) | 9～12 (DC) | |
| 输入阻抗 (Ω) | 405±10 | 安全过载范围 (%F.S) | 120 | |
| 输出阻抗 (Ω) | 350±3 | 极限过载范围 (%F.S) | 150 | |
| 绝缘电阻 (MΩ) | ≥5000 (100VDC) | 防护等级 | IP65 |
2.3 阻抗测量接口
用于连接8电极，实现5段式多频测量。
- 测量方式: 8电极, 5段式多频测量
- 阻抗分辨率: 0.01 Ω
- 阻抗测量误差: ≤ 1 Ω
2.4 电源接口
- 输入电压: DC 5V ±10%
- 输入电流: < 500mA
3. 性能及技术参数
3.1 工作环境要求
建议在一般家庭及办公环境下使用，避免周围存在强电磁干扰源，如大功率电动机等设备。
3.2 测量原理
采用先进的多频生物电阻抗法 (Multi-frequency Bioelectrical Impedance Analysis, BIA)。
3.3 测量输入参数
- 性别: 男 / 女
- 年龄: 8 ~ 80 岁
- 身高: 80 ~ 230 cm
- 体重: 20 ~ 200 Kg
3.4 测量输出指标
- 原始数据: 可输出5个节段（左手、右手、躯干、左脚、右脚）在3个频率（5kHz, 50kHz, 100kHz）下的原始阻抗值（需定制）。
- 核心指标 (18项): 体重、去脂体重(FFM)、体脂肪重量(TBF)、BMI、体脂肪率(PBF)、蛋白质、无机盐、骨骼肌率(SMM)、骨矿含量(BMC)、身体总水分(TBW)、细胞内外液(ECW/ICW)、内脏脂肪含量(VFI)、基础代谢(BMR)、生理年龄(BDA)、左右身体平衡比、综合评分。
- 体重测量: 范围 5~200Kg，误差 ±0.1Kg。
3.5 可靠性特性
模块已通过多项国际标准可靠性测试，确保在严苛环境下的稳定性。
| 测试项目 | 测试条件 | 测试标准 |
| 随机振动 | 5-20Hz, PSD: 1.0m²/s³; 20-200Hz, -3dB/oct | IEC 60068-2-6 |
| 冲击试验 | 半正弦波, 20g, 11ms, 6轴向各1次 | TIA/EIA 603, GB/T15844.2 |
| 温度冲击 | -40°C 至 +85°C, 100次循环 | IEC 60068-2-14 Na |
| 交变湿热 | +55°C/95%RH, +25°C/95%RH, 4次循环 | IEC 60068-2-30 Db |
| 高/低温工作 | +70°C / 0°C, 持续48小时 | IEC 60068-2-2 Bb / 2-1 Ab |
| 高/低温存储 | +90°C / -10°C, 持续24小时 | IEC 60068-2-2 Bb / 2-1 Ab |
3.6 ESD 特性
| 接口 | 测试项 | 等级 |
| 通讯接口(串口) | 空气放电 | ± 8k V |
| 接触放电 | ± 4k V | |
| 阻抗测量接口 | 空气放电 | ± 8k V |
| 接触放电 | ± 4k V |
4. 模块应用与协议
4.1 使用说明
本模块提供3线TTL串口接口，外部电路仅需提供5V电源和串口即可完成所有控制及结果的读取。
4.2 固件更新
模块内程序支持通过标准 Ymodem传输协议 进行串口升级，方便算法与功能的持续更新。
4.3 通讯协议
- 版本: V4.1.1 (详细协议文档请联系我们的技术支持获取)。

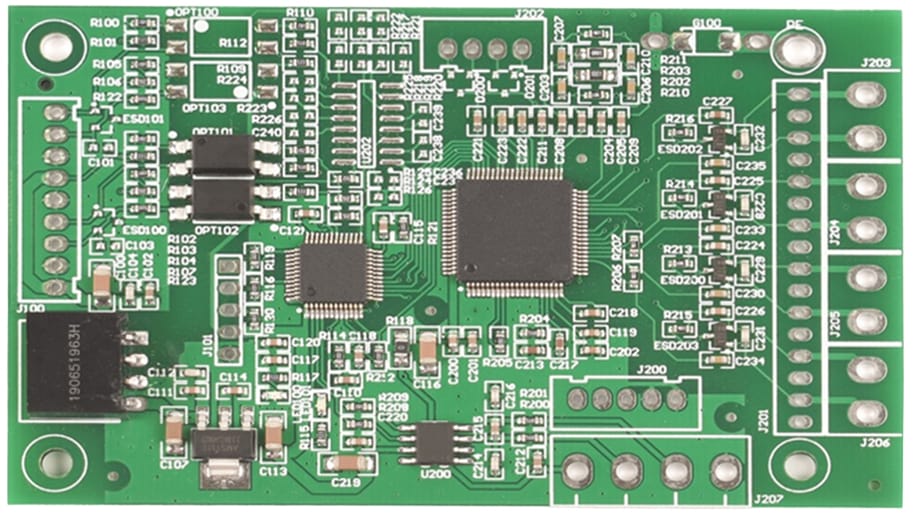

5. 外形尺寸
- 模块尺寸: 86.36 × 58.42 mm
6. 应用参考
BCM-H10模块是构建专业立式人体成分分析仪的理想核心。
7. 技术支持
- 联系人: 李工
- 电话: 18344460909
- QQ: 156659906
