iBodyinfo BCM-4P 4电极测量模块技术规格书 (V1.1)

本文档提供了iBodyinfo BCM-4P V1.1 4电极测量模块的官方技术规格。为方便离线查阅，我们建议您下载完整的PDF版本。

BCM-4P_模块规格书_V1.1.pdf

1. 模块概述

BCM-4P是一款专为“人体成分分析仪”定制的4电极测量核心模块，旨在实现设备的最核心功能，包括：体重测量、4电极阻抗测量、人体成分分析及身体状况评估。模块自带身高测量接口，通过外接TTL串口的超声波测距模块，即可轻松实现自动身高测量功能。

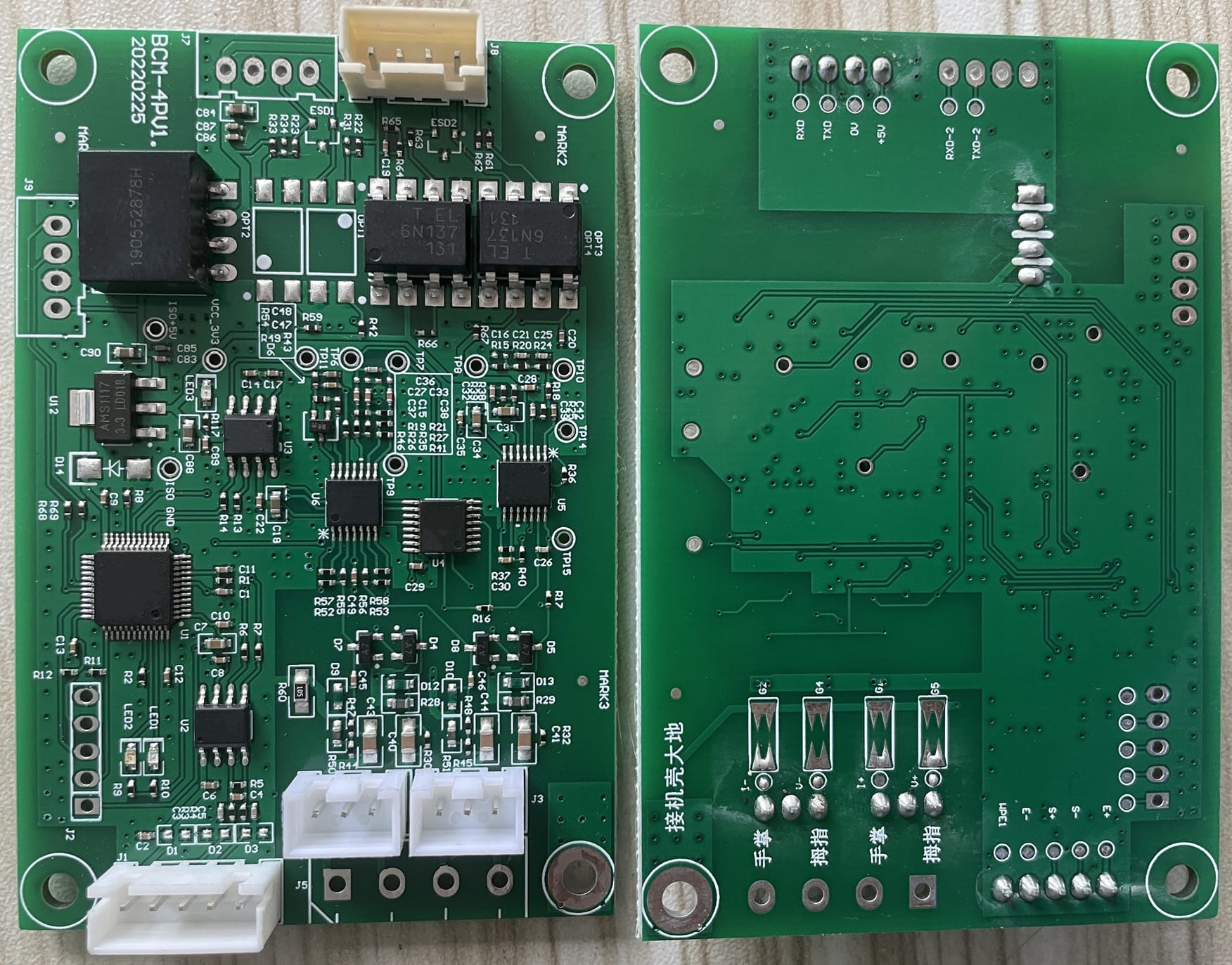

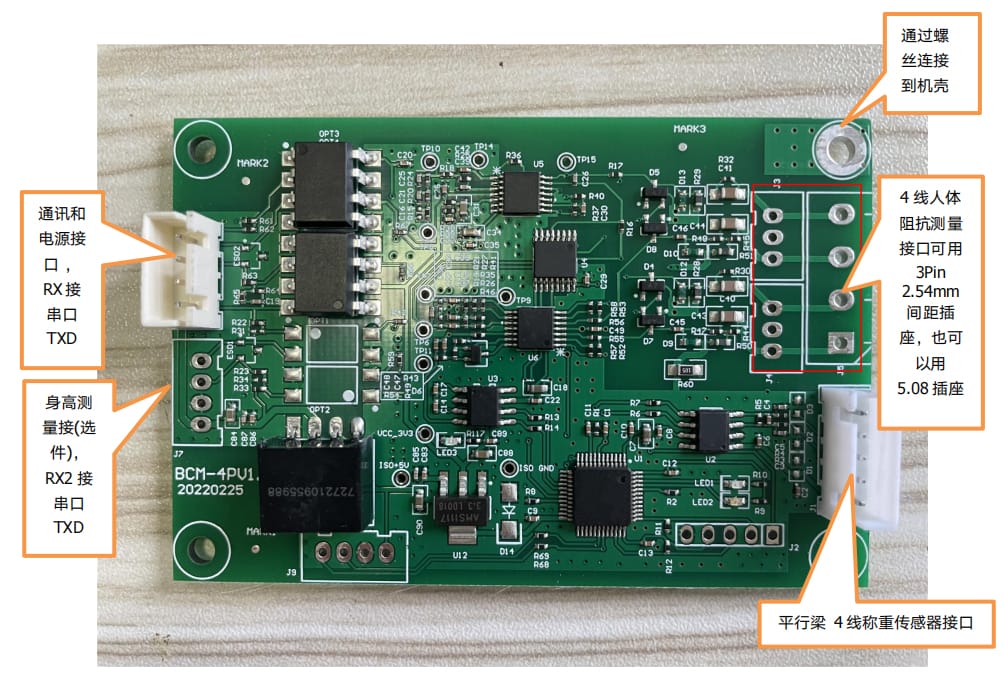

2. 接口说明

重要提示： 本模块硬件设计为4电极测量专用，不支持8电极测量。

2.1 通讯接口

本模块采用TTL 3.3V或5V电平的3线串口进行通讯，默认波特率为 115200，支持软件指令修改。所有测量指令的输入和测量结果的输出都通过此串口完成。

2.2 压力传感器接口

用于连接4线平行梁式称重传感器，提供精准的体重测量基础。

接口驱动能力:

• 驱动电压: 3.3V
• 最大驱动电流: 20mA
• AD分辨率: 24 bit

推荐传感器应用参数

• 量程范围: 150, 200, 250, 300 Kg
• 推荐台面尺寸: 400×400 mm
• 典型应用: 广泛用于电子计价秤、计重秤及人体成分分析仪秤体。

推荐传感器技术指标:

2.3 阻抗测量接口

用于连接4电极，实现双手测量。

• 测量方式: 4电极双手测量
• 测量频率: 50KHz
• 阻抗分辨率: 0.1 Ω
• 阻抗测量误差: ≤ 3%

2.4 电源接口

• 输入电压: DC 5V ±10%
• 输入电流: < 500mA

3. 性能及技术参数

3.1 工作环境要求

建议在一般家庭及办公环境下使用，避免周围存在强电磁干扰源，如大功率电动机等设备。

3.2 测量原理

采用生物电阻抗法 (Bioelectrical Impedance Analysis, BIA)。

3.3 测量输入参数

• 性别: 男 / 女
• 年龄: 8 ~ 80 岁
• 身高: 80 ~ 230 cm
• 体重: 20 ~ 200 Kg

3.4 测量输出指标

• 可测量25个指标: 包括体重、去脂体重(FFM)、体脂肪重量(TBF)、BMI、体脂肪率(PBF)、蛋白质、无机盐、肌肉量、骨骼肌率(SMM)、骨矿含量(BMC)、身体总水分(TBW)、细胞内外液(ECW/ICW)、内脏脂肪含量(VFI)、基础代谢(BMR)、生理年龄(BDA)、腰臀比、综合评分，以及体重/脂肪/肌肉控制建议等。
• 体重测量: 范围 5~200Kg，误差 ±0.1Kg。

3.5 可靠性特性

模块已通过多项国际标准可靠性测试，确保在严苛环境下的稳定性。

3.6 ESD 特性

4. 模块应用与协议

4.1 使用说明

本模块提供3线TTL串口接口，外部电路仅需提供5V电源和串口即可完成所有控制及结果的读取。

4.2 固件更新

模块内程序支持通过标准 Ymodem传输协议 进行串口升级，方便算法与功能的持续更新。

4.3 通讯协议

• 兼容性: 兼容BCM-H10模块的通讯协议 (详细协议文档请联系技术支持获取)。

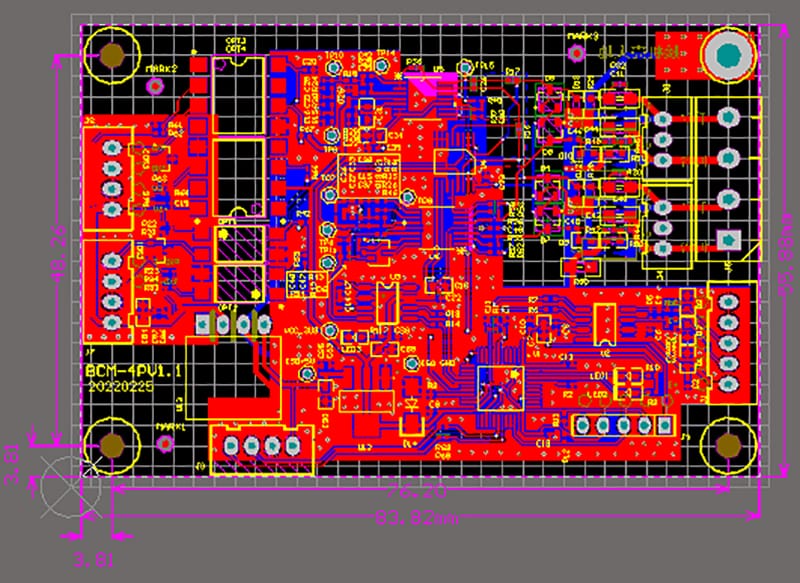

5. 外形尺寸

• 模块尺寸: 83.82 × 55.88 mm

6. 技术支持

• 联系人: 李工
• 电话: 18344460909
• QQ: 156659906
